2502-16-16-4

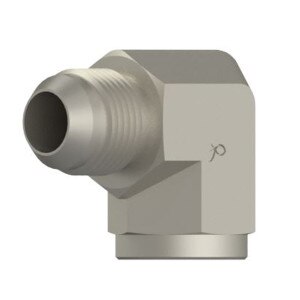

1" MJ x 1" FP 90° - Female Elbow - Steel
Details
Details
• Female Elbow
• MJ x FP 90°
• 1st) 1" Male 37° JIC Flare (1 5/16 - 12 Thread)
• 2nd) 1" Female NPTF Pipe (1 - 11 1/2 Thread)
• Forged Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE J514 # 070203
• Working Pressure 2,200 PSI (4:1 Burst)
• Burst Pressure 8,800 PSI
• MJ x FP 90°
• 1st) 1" Male 37° JIC Flare (1 5/16 - 12 Thread)
• 2nd) 1" Female NPTF Pipe (1 - 11 1/2 Thread)
• Forged Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE J514 # 070203
• Working Pressure 2,200 PSI (4:1 Burst)
• Burst Pressure 8,800 PSI
Crossover Part Numbers
Eaton-Aeroquip Ref: 2025-16-16SEaton-Weatherhead Ref: C5455x16
Parker Ref: 16 DTX-SSAE Ref: 070203
Specs
Fluid Product: ConnectionProduct Type: FittingsMedia: HydraulicMaterial: SteelOrientation: 90° ElbowTube O.D.: 1"1 - Thread Type: Male JIC

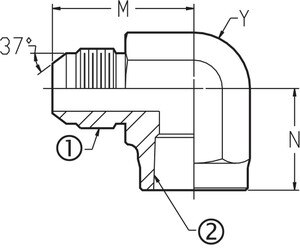

1 - Size: -16 (1")1 - Thread: 1 5/16 - 122 - Thread Type: Female Pipe2 - Size: -16 (1")2 - Thread: 1 - 11 1/2M - Leg Length: 2.17N - Leg Length: 1.62
Y - Flats: 1 5/8Working PSI: 2,200Burst PSI: 8,800Working BAR: 152Burst BAR: 607
