2705-02-04

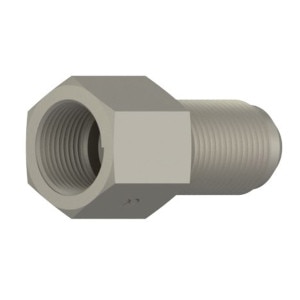

1/8" FP x 1/4" BH MJ - Female Bulkhead Connector - Steel
Details
Details
• Female Bulkhead Connector
• FP x BH MJ
• 1st) 1/8" Female NPTF Pipe (1/8 - 27 Thread)
• 2nd) 1/4" Male Bulkhead 37° JIC Flare (7/16 - 20 Thread)
• Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE J514 Rules - Dimensions NOT Specified
• Uses Bulkhead Locknut # 306-04
• Working Pressure 6,000 PSI (4:1 Burst)
• Burst Pressure 24,000 PSI
• FP x BH MJ
• 1st) 1/8" Female NPTF Pipe (1/8 - 27 Thread)
• 2nd) 1/4" Male Bulkhead 37° JIC Flare (7/16 - 20 Thread)
• Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE J514 Rules - Dimensions NOT Specified
• Uses Bulkhead Locknut # 306-04
• Working Pressure 6,000 PSI (4:1 Burst)
• Burst Pressure 24,000 PSI
Crossover Part Numbers
Eaton-Aeroquip Ref: 2239-2-4SEaton-Weatherhead Ref: C5275x4
Parker Ref: 4 WGTX-S

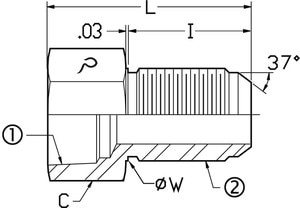

Specs
Fluid Product: ConnectionProduct Type: FittingsMedia: HydraulicMaterial: SteelOrientation: StraightTube O.D.: 1/4"1 - Thread Type: Female Pipe
1 - Size: -02 (1/8")1 - Thread: 1/8 - 272 - Thread Type: Bulkhead Male JIC2 - Size: -04 (1/4")2 - Thread: 7/16 - 20C - Hex: 11/16I - Assembled: 1.20
L - Length: 1.84W - Diameter: 0.44Working PSI: 6,000Burst PSI: 24,000Working BAR: 414Burst BAR: 1,655
