1803-16-16-4

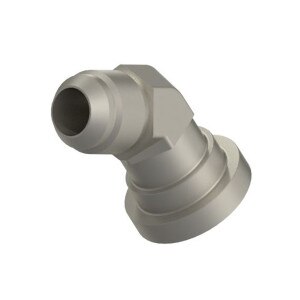

1" MJ x 1" FH62 45° - Split Flange Elbow - Code 62 - Steel
Details
Details
• Code 62 - JIC Split Flange Elbow
• MJ x FH62 45°
• 1st) 1" Male 37° JIC Flare (1 5/16 - 12 Thread)
• 2nd) 1" Code 62 Flange Head (1-7/8" Dia.)
• Forged Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE (J518) Flange Specifications
• Uses Split Flange Kit # 62SF-KIT-16
• Working Pressure 5,000 PSI (4:1 Burst)
• Burst Pressure 20,000 PSI
• MJ x FH62 45°
• 1st) 1" Male 37° JIC Flare (1 5/16 - 12 Thread)
• 2nd) 1" Code 62 Flange Head (1-7/8" Dia.)
• Forged Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE (J518) Flange Specifications
• Uses Split Flange Kit # 62SF-KIT-16
• Working Pressure 5,000 PSI (4:1 Burst)
• Burst Pressure 20,000 PSI
Crossover Part Numbers
Eaton-Aeroquip Ref: FF5539-1616SEaton-Weatherhead Ref: 64516
Parker Ref: 16 XVQ2-S
Specs
Fluid Product: ConnectionProduct Type: FlangesMedia: HydraulicMaterial: SteelOrientation: 45° ElbowTube O.D.: 1"1 - Thread Type: Male JIC
1 - Size: -16 (1")1 - Thread: 1 5/16 - 122 - Thread Type: Code 62 Flange Head2 - Size: -16 (1")2 - Thread: 1"M - Leg Length: 1.50N - Leg Length: 1.88
X - Diameter: 1.88Y - Flats: 1 5/16Working PSI: 5,000Burst PSI: 20,000Working BAR: 345Burst BAR: 1,379
