1804-16-20-4

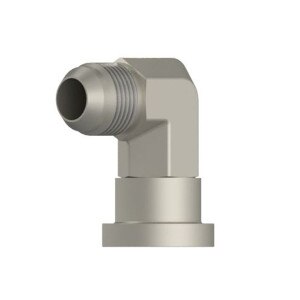

1" MJ x 1-1/4" FH62 90° - Split Flange Elbow - Code 62 - Steel
Details
Details
• Code 62 - JIC Split Flange Elbow
• MJ x FH62 90°
• 1st) 1" Male 37° JIC Flare (1 5/16 - 12 Thread)
• 2nd) 1-1/4" Code 62 Flange Head (2-1/8" Dia.)
• Forged Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE (J518) Flange Specifications
• Uses Split Flange Kit # 62SF-KIT-20
• Working Pressure 4,000 PSI (4:1 Burst)
• Burst Pressure 16,000 PSI
• MJ x FH62 90°
• 1st) 1" Male 37° JIC Flare (1 5/16 - 12 Thread)
• 2nd) 1-1/4" Code 62 Flange Head (2-1/8" Dia.)
• Forged Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE (J518) Flange Specifications
• Uses Split Flange Kit # 62SF-KIT-20
• Working Pressure 4,000 PSI (4:1 Burst)
• Burst Pressure 16,000 PSI
Crossover Part Numbers
Eaton-Aeroquip Ref: FF5540-2016SEaton-Weatherhead Ref: 69016x20
Parker Ref: 16-20 XEQ2-S
Specs
Fluid Product: ConnectionProduct Type: FlangesMedia: HydraulicMaterial: SteelOrientation: 90° ElbowTube O.D.: 1"1 - Thread Type: Male JIC
1 - Size: -16 (1")1 - Thread: 1 5/16 - 122 - Thread Type: Code 62 Flange Head2 - Size: -20 (1 1/4")2 - Thread: 1.25M - Leg Length: 2.06N - Leg Length: 2.76
X - Diameter: 2.13Y - Flats: 1 5/16Working PSI: 4,000Burst PSI: 16,000Working BAR: 276Burst BAR: 1,103
