FS-1804-20-20-4

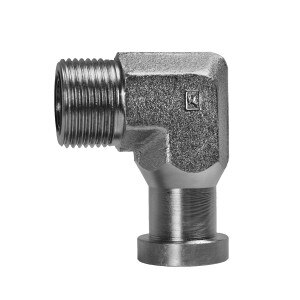

1-1/4" OFS x 1-1/4" FH62 90° - OFS Split Flange Elbow - Code 62 - Steel
Details
Details
• Code 62 - JIC Split Flange Elbow
• MJ x FH62 90°
• 1st) 1-1/4" Male O-Ring Face Seal (1 11/16 - 12 Thread)
• 2nd) 1-1/4" Code 62 Flange Head (2-1/8" Dia.)
• Black Buna-N 90 Durometer OFS O-Ring
• Forged Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE (J518) Flange Specifications
• Uses Split Flange Kit # 62SF-KIT-20
• Working Pressure 5,000 PSI (4:1 Burst)
• Burst Pressure 20,000 PSI
• MJ x FH62 90°
• 1st) 1-1/4" Male O-Ring Face Seal (1 11/16 - 12 Thread)
• 2nd) 1-1/4" Code 62 Flange Head (2-1/8" Dia.)
• Black Buna-N 90 Durometer OFS O-Ring
• Forged Carbon Steel
• RoHS Compliant CR6 Free (Clear Zinc Trivalent) Plating
• PCC World-Class Quality Process
• Made to SAE (J518) Flange Specifications
• Uses Split Flange Kit # 62SF-KIT-20
• Working Pressure 5,000 PSI (4:1 Burst)
• Burst Pressure 20,000 PSI
Crossover Part Numbers
Eaton-Aeroquip Ref: FF5945T2020SEaton-Weatherhead Ref: FF5945T-2020S
Parker Ref: 20 LOEQ2-S
Specs
Fluid Product: ConnectionProduct Type: FlangesMedia: HydraulicMaterial: SteelOrientation: 90° ElbowTube O.D.: 1 1/4"1 - Thread Type: Male OFS
1 - Size: -20 (1 1/4")1 - Thread: 1 11/16 - 122 - Thread Type: Code 62 Flange Head2 - Size: -20 (1 1/4")2 - Thread: 1 1/4M - Leg Length: 2.06N - Leg Length: 2.76
X - Diameter: 2.13Y - Flats: 1 5/8Working PSI: 5,000Burst PSI: 20,000Working BAR: 345Burst BAR: 1,379
